上一节中，我们已经画出了图表，并且给图表添加了坐标轴的标签和标题，在这一节中，我们将要学习几个绘制线条不同特性的几个函数，以及给图表添加格栅。ok,进入话题！

如何给线条设置绘制的样式？

这个其实非常简单，在我们之前定义的valueline基础上加一个.interpolate(“样式”)就行啦

//定义线条

var valueline = d3.svg.line()

.interpolate("basis")

.x(function(d){return x(d.date);})

.y(function(d){return y(d.close);});

line().interpolate可取的值有很多，需要深入了解的同学可以查看他的详细说明

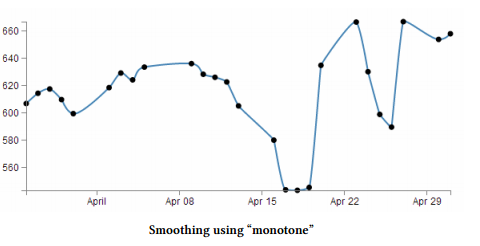

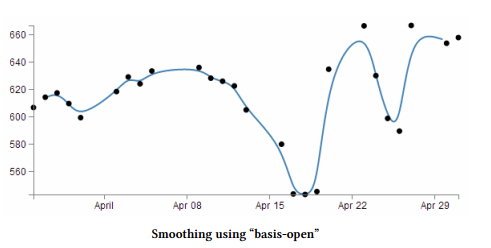

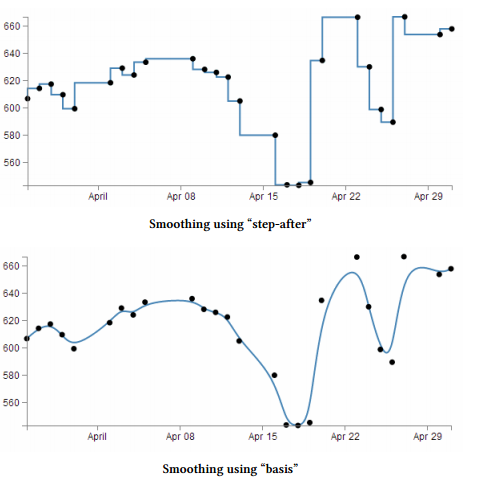

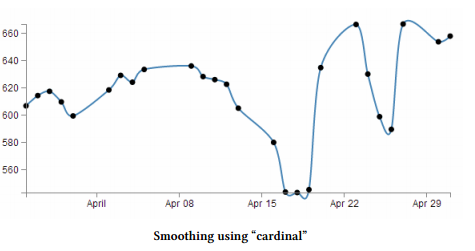

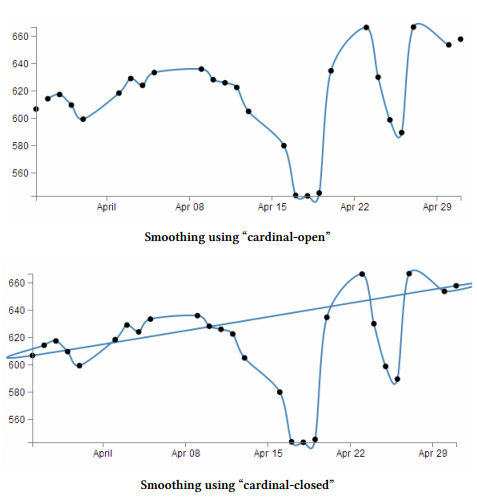

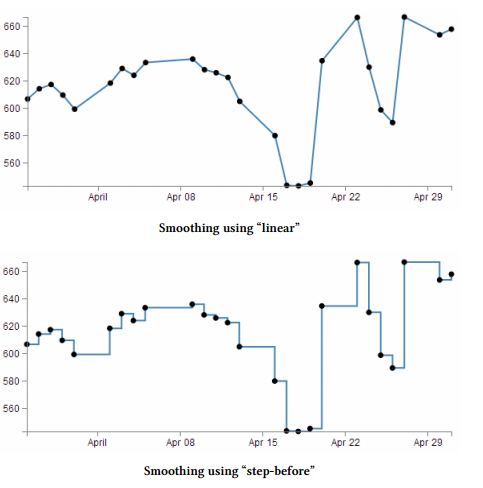

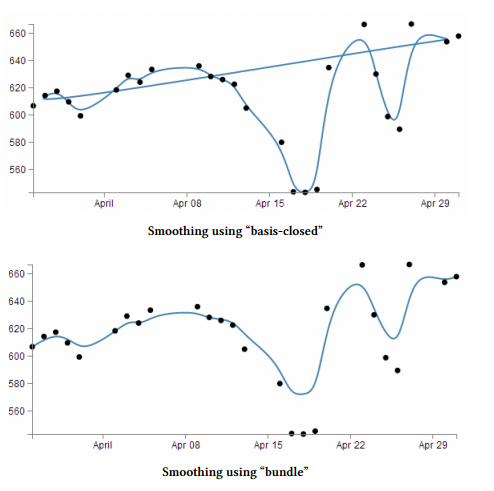

不同取值的有不同效果

给图表增加格栅

我们知道，增加一系列的格栅可以在视觉效果上有一个很大的提升，那么，我们怎样给图表增加格栅呢？跟前面绘制x轴、y轴一样，我们需要为我们将要绘制的格栅创建三个部分的代码：

    1. 1.在css部分给他设置样式
    2. 2.定义一个初始化（绘制）函数
    3. 3.绘制他

CSS部分

.grid .tick {
stroke: lightgrey;
opacity: 0.7;
}
.grid path {
stroke-width: 0;
}

定义格栅的初始化（绘制）函数

//定义格栅绘制函数

function make_x_axis(){

return d3.svg.axis()

.scale(x)

.orient("bottom")

.ticks(5);

}

function make_y_axis(){

return d3.svg.axis()

.scale(y)

.orient("left")

.ticks(5);

}

绘制格栅

//绘制格栅-x方向

svg.append("g")

.attr("class", "grid")

.attr("transform", "translate(0," + height + ")")

.call(make_x_axis()

.tickSize(-height, 0, 0)

.tickFormat("")

)

//绘制格栅-y方向

svg.append("g")

.attr("class", "grid")

.call(make_y_axis()

.tickSize(-width, 0, 0)

.tickFormat("")

)

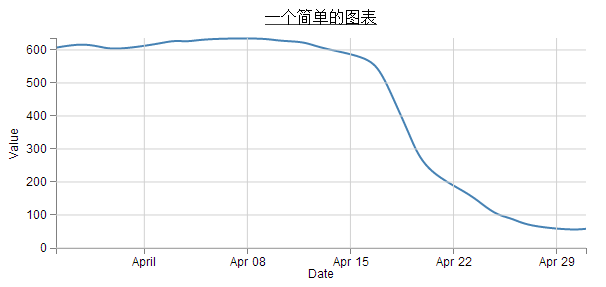

上面的代码中需要说明的是.tickSize()方法，我们在这里设置了他们的长度和起始位置，最后一个.tickFormat(“”)是为了让所有的tick都没有标注。最后的效果如下

下节我们将给图表进行填充！
