ABTesingGateway 是一个可以动态设置分流策略的灰度发布系统，工作在7层，基于tengine，采用ngx-lua开发，使用 redis 作为分流策略数据库，可以实现动态调度功能。

nginx是目前使用较多的7层服务器，可以实现高性能的转发和响应；ABTestingGateway 是在 nginx 转发的框架内，在转向 upstream 前，根据 用户请求特征 和 系统的分流策略 ，查找出目标upstream，进而实现分流。

在以往的基于 nginx 实现的灰度系统中，分流逻辑往往通过 rewrite 阶段的 if 和 rewrite 指令等实现，优点是性能较高，缺点是功能受限、容易出错，以及转发规则固定，只能静态分流。针对这些缺点，我们设计实现了ABTesingGateway，采用 ngx-lua 实现系统功能，通过启用lua-shared-dict和lua-resty-lock作为系统缓存和缓存锁，系统获得了较为接近原生nginx转发的性能。

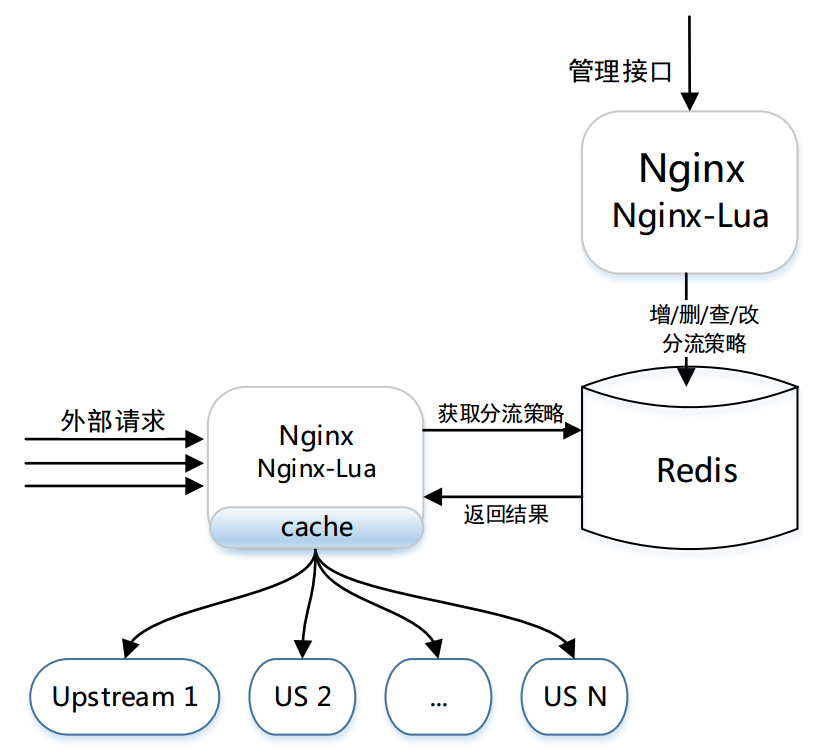

ABTesingGateway 的架构简图

Features:

• 支持多种分流方式，目前包括iprange、uidrange、uid尾数和指定uid分流

• 动态设置分流策略，即时生效，无需重启

• 可扩展性，提供了开发框架，开发者可以灵活添加新的分流方式，实现二次开发

• 高性能，压测数据接近原生nginx转发

• 灰度系统配置写在nginx配置文件中，方便管理员配置

• 适用于多种场景：灰度发布、AB测试和负载均衡等

系统实现

分流功能：

转发分流是灰度系统的主要功能，目前 ABTesingGateway 支持ip段分流(iprange)、uid用户段分流(uidrange)、uid尾数分流(uidsuffix)和指定特殊uid分流(uidappoint)四种方式。

ABTesingGateway 依据系统中配置的运行时信息runtimeInfo进行分流工作；通过将 runtimeInfo 设置为不同的分流策略，实现运行时分流策略的动态更新，达到动态调度的目的。

1. 系统运行时信息设置

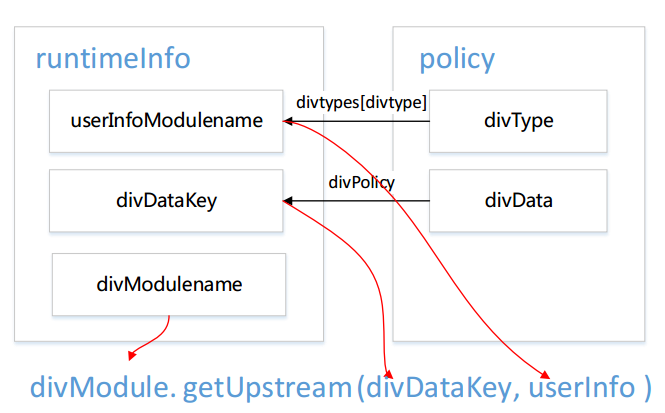

   如图所示

• 系统管理员通过系统管理接口将分流策略policy设置为运行时策略，并指定该策略对应的分流模块名divModulename和用户信息提取模块名userInfoModulename后，系统可以进行分流工作。

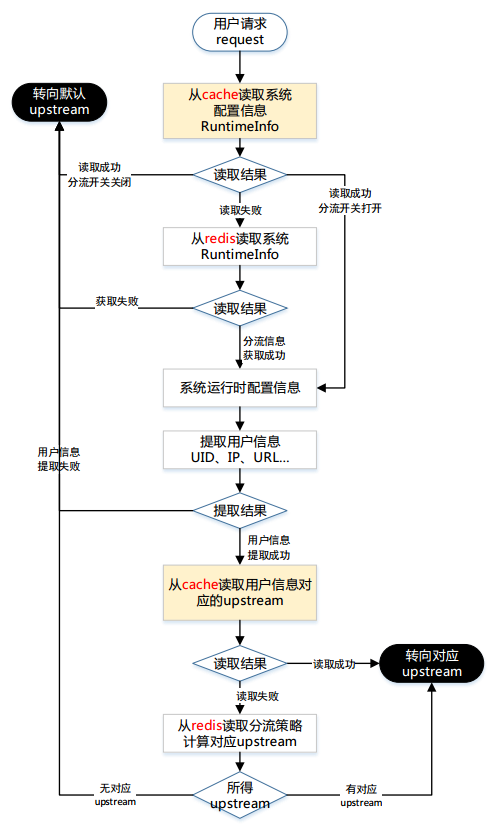

• 系统对用户请求进行分流时，首先获得系统运行时信息runtimeInfo中的信息，然后提取用户特征userInfo，最后分流模块divModule根据分流策略dviDataKey和用户特征userInfo查找出应该转发到的upstream。如果没有对应的upstream，则将该请求转向默认upstream。

管理功能：

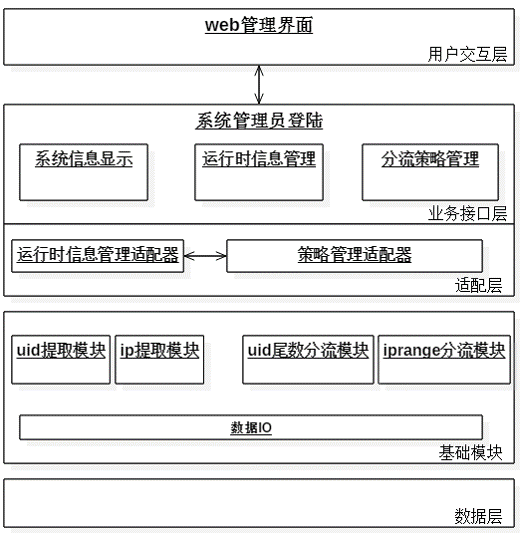

管理功能架构图

1. 管理员登入后，得到系统信息视图，运行时信息视图，可以进行策略管理和运行时信息管理
2. 业务接口层向管理员提供  增/删/查/改  接口
3. 适配层将承担业务接口与分流模块的沟通工作
4. 适配层提出统一接口，开发人员可以通过实现接口来添加新的分流方式

管理接口：

[策略管理接口]
    #分流策略检查，参数为一个分流策略数据的json串
    1. /admin/policy/check
    #分流策略添加，参数与check接口一致
    2. /admin/policy/set
    #分流策略读取，参数为要读取策略的policyid
    3. /admin/policy/get
    #分流策略删除，参数为要删除策略的policyid
    4. /admin/policy/del[运行时信息管理接口]
    #设置分流策略为运行时策略，参数为policyid
    1. /admin/runtime/set
    #获取系统当前运行时信息，无参数
    2. /admin/runtime/get
    #删除系统运行时信息，关闭分流接口，无参数
    3. /admin/runtime/del

快速部署

软件依赖

• tengine-2.1.0

• LuaJIT-2.1-20141128

• ngx_lua-0.9.13

• lua-cjson-2.1.0.2

• redis-2.8.19

系统部署

repo中的utils/conf文件夹中有灰度系统部署所需的最小示例

1. git clone https://github.com/SinaMSRE/ABTestingGateway
2. cd /path/to/ABTestingGateway/utils#启动redis数据库
3. redis-server conf/redis.conf #启动upstream server，其中stable为默认upstream
4. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/stable.conf
5. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/beta1.conf
6. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/beta2.conf
7. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/beta3.conf
8. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/beta4.conf#启动灰度系统，proxy server，灰度系统的配置也写在conf/nginx.conf中
9. /usr/local/nginx/sbin/nginx -p `pwd` -c conf/nginx.conf

灰度系统使用demo

1. 管理功能

   1. 部署并启动系统2. 查询系统运行时信息，得到null
   0> curl 127.0.0.1:8030/admin/runtime/get
   {"errcode":200,"errinfo":"success ","data":{"divModulename":null,"divDataKey":null,"userInfoModulename":null}}3. 查询id为9的策略，得到null
   0> curl 127.0.0.1:8030/admin/policy/get?policyid=9
   {"errcode":200,"errinfo":"success ","data":{"divdata":null,"divtype":null}}4. 向系统添加策略，返回成功，并返回新添加策略的policyid
          以uidsuffix尾数分流方式为例，示例分流策略为：
               {
                   "divtype":"uidsuffix",
                   "divdata":[
                               {"suffix":"1", "upstream":"beta1"},
                               {"suffix":"3", "upstream":"beta2"},
                               {"suffix":"5", "upstream":"beta1"},
                               {"suffix":"0", "upstream":"beta3"}
                             ]
               }
   添加分流策略接口 /admin/policy/set 接受json化的policy数据
   0> curl 127.0.0.1:8030/admin/policy/set -d '{"divtype":"uidsuffix","divdata":[{"suffix":"1","upstream":"beta1"},{"suffix":"3","upstream":"beta2"},{"suffix":"5","upstream":"beta1"},{"suffix":"0","upstream":"beta3"}]}'
   {"errcode":200,"errinfo":"success  the id of new policy is 0"}5. 查看添加结果
   0> curl 127.0.0.1:8030/admin/policy/get?policyid=0
   {"errcode":200,"errinfo":"success ","data":{"divdata":["1","beta1","3","beta2","5","beta1","0","beta3"],"divtype":"uidsuffix"}}6. 设置系统运行时策略为 0号策略
   0> curl 127.0.0.1:8030/admin/runtime/set?policyid=0
   {"errcode":200,"errinfo":"success "}7. 查看系统运行时信息，得到结果
   0> curl 127.0.0.1:8030/admin/runtime/get
   {"errcode":200,"errinfo":"success ","data":{"divModulename":"abtesting.diversion.uidsuffix","divDataKey":"ab:test:policies:0:divdata","userInfoModulename":"abtesting.userinfo.uidParser"}}8. 当访问接口不正确返回时，将返回相应的 错误码 和 错误描述信息
   0> curl 127.0.0.1:8030/admin/policy/get?policyid=abc
   {"errcode":50104,"errinfo":"parameter type error for policyID should be a positive Integer"}

2. 分流功能

   在验证管理功能通过，并设置系统运行时策略后，开始验证分流功能1. 分流，不带用户uid，转发至默认upstream
   0> curl 127.0.0.1:8030/
   this is stable server2. 分流，带uid为30，根据策略，转发至beta3
   0> curl 127.0.0.1:8030/  -H 'X-Uid:30'
   this is beta3 server3. 分流，带uid为33，根据策略，转发至beta2
   0> curl 127.0.0.1:8030/  -H 'X-Uid:33'
   this is beta2 server

压测结果：

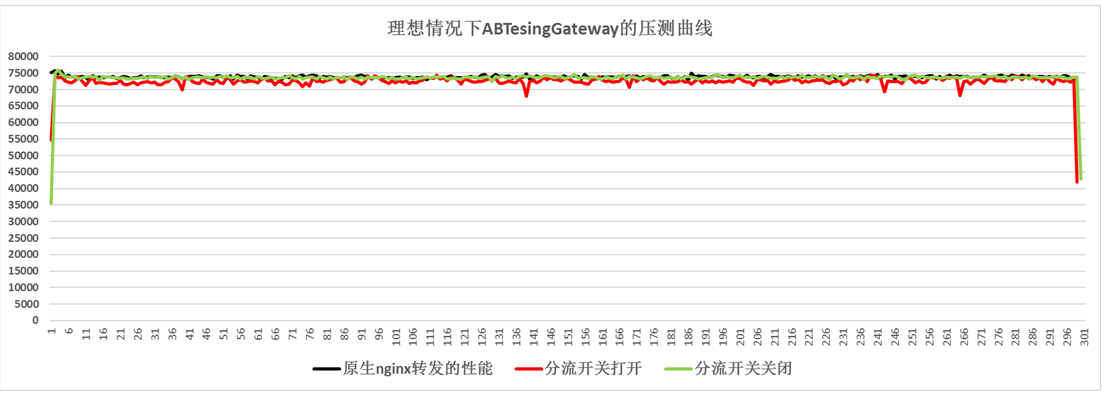

压测环境下灰度系统与原生nginx转发的对比图

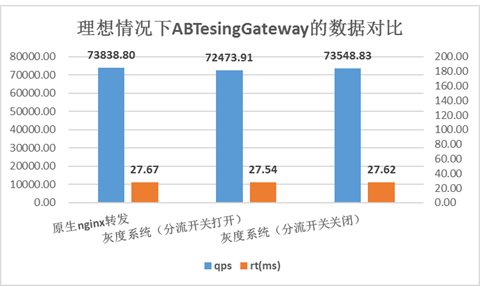

压测环境下灰度系统与原生nginx转发的数据对比

如图所示，用户请求完全命中cache是理想中的情况，灰度系统在理想情况下可以达到十分接近原生nginx转发的性能。

产生图中压测结果的场景是：用户请求经过proxy server转向upstream server，访问1KB大小的静态文件。

proxy server的硬件配置：

• CPU：E5620 2.4GHz 16核

• Mem：24GB

• Nic：千兆网卡，多队列

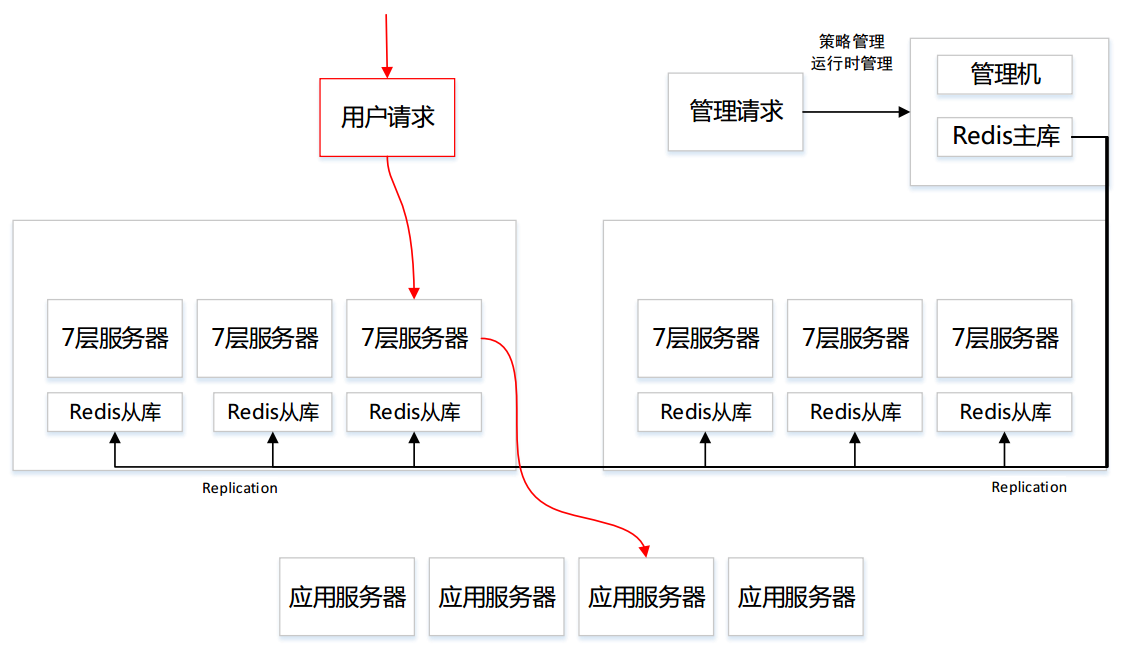

线上部署简图：
