Three.js-任意平面的镜像矩阵
提示：扫一扫查出行【扫一扫了解最新限行尾号】
复制提示
1. 什么是镜像变换

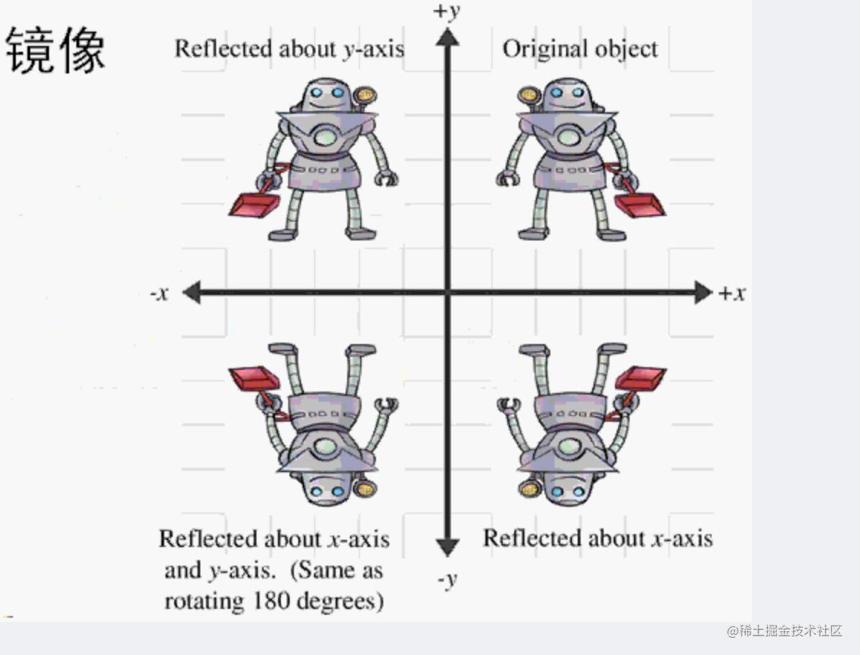

直接看下面这张图：
这张图很好的诠释了镜像变化，关于y轴的变化，关于x轴的变化。这种关于任意轴的变化，就是镜像了。
2d下的镜像矩阵变化
我们以图像关于Y轴镜像为例子：原图形和结果图形上所有点的都存在的关系就应该是 x = -x,

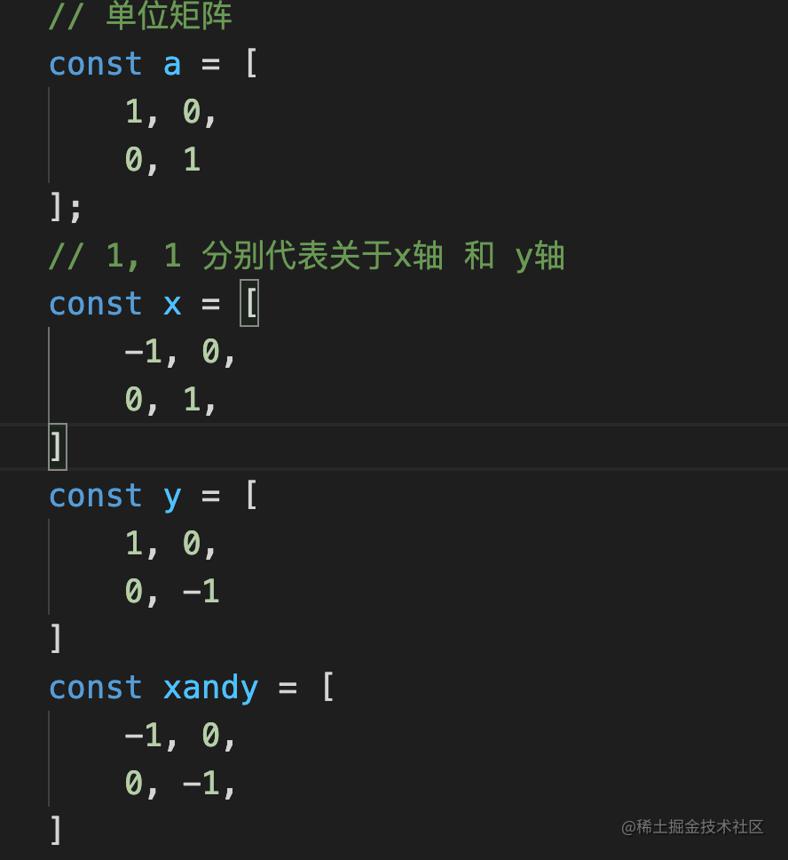

也就是都只有x发生变化。这种通用的变化其实可以用矩阵表示，2D空间中的点其实可以用[x,y ] 表示。对角线的两个1就是关于那个轴对称：

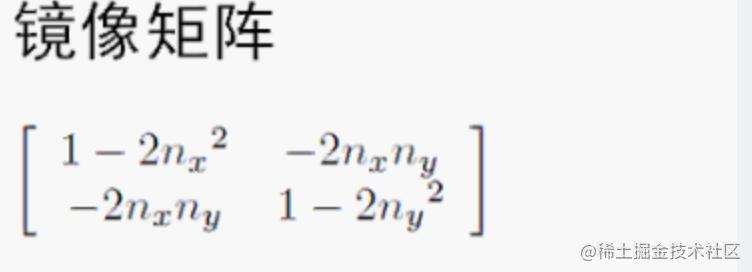

这些都是关于x轴、 y轴的对称， 如果说关于2d平面的任意一条直线呢，当然有人已经帮我们推导出来了如下图：（数学证明我就不给出了，有兴趣的可以自行百度，本篇文章注重3d镜像矩证的推导）
3d 图形下关于任意平面的镜像矩阵推导：
首先给大家介绍下three.js 中的Plane 有两部分构成一个是平面的法向量（normal - 单位向量）和原点到平面的距离(constant); 平面上的点都满足 Ax + By + Cz + D = 0; 这个平面推导过程不清楚的同学可以看下这里：点击这里
- A, B ,C 这3个参数代表的是平面法向量的（x,y,z）
- D 就是上文的constant这个参数
问题很简单假设空间中存在点P 和（x,y,z） 以及平面（n,D） 求P点关于平面的镜像矩阵如图：
简单解释一下图中内容：
设点P(x, y, z)为平面正方向上的一点，点O是P(x, y, z)在平面上的投影，点A(xa, ya, za)是平面上任取的一点，而P’(x’, y’, z’)则是点P(x, y, z)相对与平面的镜像点，另外的，我们还假设由点A到点P的向量为a(x - xa, y - ya, z - za)，由点O到点P的向量为b，平面法向量为n(xn, yn, zn)，平面到原点的带符号距离为D.
其实说白了我就是推导P’ = mirrorMatrix * P 。
从图片中可以的出 P’P = 2 b 所以可以得出 P’ = P - 2b
所以我们现在的问题是如何求解b向量 ？ 其实只要求解 a 向量在法向量上的投影就好了
所以就能够得到 b = a * n * n
ok 由于 a* n 是一个标量所以在这里我们先求解一下
a * n = (x - xa, y - ya, z - za ) * (xn, yn, zn) = (x - xa) * xn + (y - ya) * yn + (z - za) * zn = x * xn + y * yn + z * zn - xa * xn - ya * yn - za * zn
又因为点A是平面上的点，所以自然满足平面方程 （不清楚的同学点击这里：点击）
xa * xn + ya * yn + za * zn + D = 0
D = - (xa * xn + ya * yn + za * zn)
带入到上面 a * n 的方程 ：
a*n = x * xn + y*yn + z *zn + D
所以这时候b向量就可以很好的表示了
b = ( x * xn + y*yn + z*zn + D ) * n
截止到这里我们已经成功的消元了， 因为A 点是空间中任意一点嘛。
P’ = P - 2b = P - 2 *( x * xn + y*yn + z*zn + D ) * n
到这里我们已经成功求出 P 和 P’ 的关系
接下来就是求出 在 x ,y ,z 上的分量。
首先尝试计算点P’的x分量，我们有：
P’x = x - 2 * (x * xn + y * yn + z * zn + D) * xn
= (1 - 2 * xn * xn) * x - 2 * xn * yn * y - 2 * xn * zn * z - 2 * xn * D
根据这个表达式，并根据矩阵乘法规则，我们便可以得到变换矩阵的第一行元素：
m11 = 1 - 2 * xn * xn
m12 = -2 * xn * yn
m13 = -2 * xn * zn
m14 = -2 * xn * D
同样的方法，点P’的y,z分量分别为：
P’y = y - 2 * (x * xn + y * yn + z * zn + D) * yn
= - 2 * xn * yn * x + (1 - 2 * yn * yn) * y - 2 * yn * zn * z - 2 * yn * D
P’z = z - 2 * (x * xn + y * yn + z * zn + D) * zn
= - 2 * xn * zn * x - 2 * yn * zn * y + (1 - 2 * zn * zn) * z - 2 * zn * D
对应的，矩阵的第二行元素和第三行元素分别为：
m21 = -2 * xn * yn
m22 = 1 - 2 * yn * yn
m23 = -2 * yn * zn
m24 = -2 * yn * D
m31 = -2 * xn * zn
m32 = -2 * yn * zn
m33 = 1 - 2 * zn * zn
m34 = -2 * zn * D
矩阵的最后一行 我们暂时不关心设置为默认：
m41 = 0
m42 = 0
m43 = 0
m44 = 1
