MeasureSpec是View测量过程中的一个重要的类，它被用来将View的尺寸规格（SpecSize）和尺寸模式（SpecMode）封装在一起，并提供打包和解包的方法。

MeasureSpec虽然是一个工具类，在View测量的时候会用这个类来解析View的规格和模式，因此很多人都用MeasureSpec兼代这个尺寸和模式的打包值。

MeasureSpec是一个 32 位的 int 值，其高2位代表SpecMode，即测量模式；低30位代表SpecSize，即在某种模式下的规格大小。MeasureSpec用这种方式将这两个值打包在一起，并提供了获取两个值得方法 getMode(int measureSpec) 和 getSize(int measureSpec) 。

简单地说，一个View的MeasureSpec是这个View的父布局传递给这个View的，代表父布局能够提供给这个View多大的空间（在一定程度上由其父布局的尺寸决定）。

MeasureSpec中的SpecMode有三个可选值，分别是 UNSPECIFIED 、 EXACTLY 、 AT_MOST 。通常，一个View在父容器中的尺寸声明（即这个View的LayoutParams的值）可能有三种：match_parent、wrap_content和固定值（如100dip）。

一个View的MeasureSpec是由这个View的LayoutParams的值和这个View所在父布局传递过来的MeasureSpec一起决定的，而大多数情况下，View的父容器都是ViewGroup。那么我们就先从ViewGroup开始，看它的 measureChildWithMargin() 方法，源码如下：

/**
* 让这个ViewGroup中的某个View自行进行测量，将这个View的MeasureSpec的宽高需求和padding、margin都计算在内
*
* @param child 要测量的子View
* @param parentWidthMeasureSpec 对这个View的宽度需求
* @param widthUsed 由于其他子控件占用等原因，已经使用的宽度值
* @param parentHeightMeasureSpec 对这个View的高度需求
* @param heightUsed 由于其他子控件占用等原因，已经使用的高度值
*/
protected void measureChildWithMargins(View child,
int parentWidthMeasureSpec, int widthUsed,
int parentHeightMeasureSpec, int heightUsed) {
final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin + widthUsed, lp.width);
final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin + heightUsed, lp.height);
child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

从源码中可以看到，在measureChildWidthMargins()方法中，调用了 getChildMeasureSpec() 方法来测量当前ViewGroup中某个View的最佳布局的MeasureSpec，然后将宽度的MeasureSpec和高度的MeasureSpec重新赋值给这个View。getChildMeasureSpec()方法的源码如下：

/**
* 这个方法用来计算并返回当前ViewGroup中某个View的某个MeasureSpec（宽度或高度中的一个）。
* 这个方法的目的是结合当前ViewGroup的MeasureSpec和某个子View的LayoutParams，
* 得到最适合这个子View的MeasureSpec并返回
*
* @param spec 当前ViewGroup的MeasureSpec（宽度或高度中的一个）
* @param padding 子View在某个尺寸（宽度或高度中的一个）上的padding和margin的和
* @param childDimension 子View希望得到的尺寸（宽度或高度中的一个）大小
* @return 返回计算得到的这个子View布局的最佳MeasureSpec
*/
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
int specMode = View.MeasureSpec.getMode(spec);
int specSize = View.MeasureSpec.getSize(spec); int size = Math.max(0, specSize - padding); int resultSize = 0;
int resultMode = 0; switch (specMode) {
// 父容器在这个尺寸方向（宽度或高度中的一个）上的尺寸是固定值或MATCH_PARENT
case View.MeasureSpec.EXACTLY:
if (childDimension >= 0) {
// 如果childDimension不小于0，则表示子View的尺寸有具体的值，如100dip
resultSize = childDimension;
resultMode = View.MeasureSpec.EXACTLY;
} else if (childDimension == ViewGroup.LayoutParams.MATCH_PARENT) {
// ViewGroup.LayoutParams.MATCH_PARENT = -1
resultSize = size;
resultMode = View.MeasureSpec.EXACTLY;
} else if (childDimension == ViewGroup.LayoutParams.WRAP_CONTENT) {
// ViewGroup.LayoutParams.WRAP_CONTENT = -2
resultSize = size;
resultMode = View.MeasureSpec.AT_MOST;
}
break; // 父容器在这个尺寸方向（宽度或高度中的一个）上的尺寸是WRAP_CONTENT
case View.MeasureSpec.AT_MOST:
if (childDimension >= 0) {
resultSize = childDimension;
resultMode = View.MeasureSpec.EXACTLY;
} else if (childDimension == ViewGroup.LayoutParams.MATCH_PARENT) {
resultSize = size;
resultMode = View.MeasureSpec.AT_MOST;
} else if (childDimension == ViewGroup.LayoutParams.WRAP_CONTENT) {
resultSize = size;
resultMode = View.MeasureSpec.AT_MOST;
}
break; // 父容器没有指定在这个方向上的尺寸，子View想要多大就给多大
case View.MeasureSpec.UNSPECIFIED:
if (childDimension >= 0) {
resultSize = childDimension;
resultMode = View.MeasureSpec.EXACTLY;
} else if (childDimension == ViewGroup.LayoutParams.MATCH_PARENT) {
resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
resultMode = View.MeasureSpec.UNSPECIFIED;
} else if (childDimension == ViewGroup.LayoutParams.WRAP_CONTENT) {
resultSize = View.sUseZeroUnspecifiedMeasureSpec ? 0 : size;
resultMode = View.MeasureSpec.UNSPECIFIED;
}
break;
}
// 重新包装这个View在当前尺寸方向上的尺寸规格和尺寸模式
return View.MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}

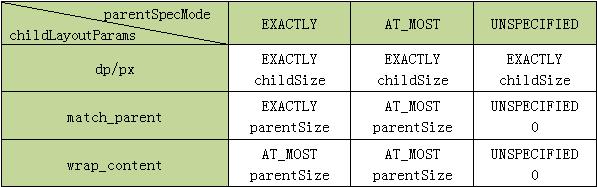

可以看到，在这个方法中枚举了父容器的MeasureSpec和子View的LayoutParams的所有可能的情况，并一一给出了解决方案。针对不同的父容器和View本身不同的LayoutParams，View就可以有多种MeasureSpec，这里对所有情况进行了梳理，如下表所示：

对照上表举个例子：当父容器的MeasureSpec的SpecMode是EXACTLY，并且子View的LayoutParams是固定值的时候，通过上面的代码得到的子View的MeasureSpec的SpecMode是EXACTLY，SpecSize就是子View的宽度或高度值。以此类推。

在自定义View的时候，父控件的尺寸大多数都是MATCH_PARENT或具体的尺寸值，因此，我们可以粗略的将SpecMode与子View的LayoutParams的关系总结如下：

UNSPECIFIED：父容器不对子View有任何限制，要多大给多大。这种情况不常见；
EXACTLY：父容器已经检测出子View所需要的精确大小，这个时候子View的最终大小就是SpecSize的值。它对应于LayoutParams中的MATCH_PARENT和具体的数值这两种模式；
AT_MOST：父容器指定了一个可用的大小（可能就是父容器的大小，也可能是父容器中出去已有子View之外可用的大小），子View的大小不能大于这个值，具体是多少要看子View的具体实现。它对应于LayoutParams中的WRAP_CONTENT。

另外，上面的代码中还提到了MeasureSpec类中的 makeMeasureSpec() 方法，这个方法就是将SpecSize和SpecMode打包成一个完整的MeasureSpec的方法。

最后补充一点：

我们上面说的都是针对普通View来说的，但是MeasureSpec不仅可以表示普通View的尺寸，也可以表示顶层View（DecorView）的尺寸。如果是针对DecorView，则其父容器就是当前Activity中窗口的大小，当SpecMode为EXACTLY的时候，其SpecSize就是窗口的尺寸大小。其他的和普通View的情况相同。

有了MeasureSpec，我们就可以在自定义View的时候，在 onMeasure() 方法中通过传入的宽度和高度的MeasureSpec的值，获得父布局分配给我们的自定义View的尺寸大小，然后进行相应的修改，最后通过 setMeasuredDimension() 方法重置View的尺寸，达到想要的效果。可以看出，MeasureSpec在自定义View中还是比较核心的知识点。
